AQUALIFT S LW600 1XKTP500, PŁYW. KL.B, T1

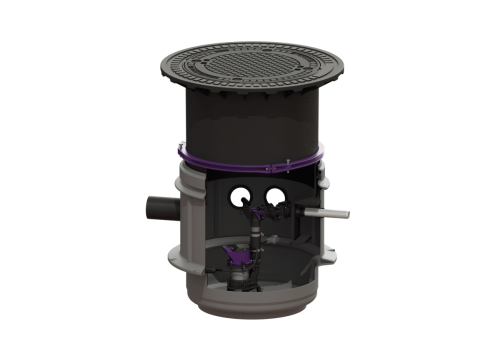

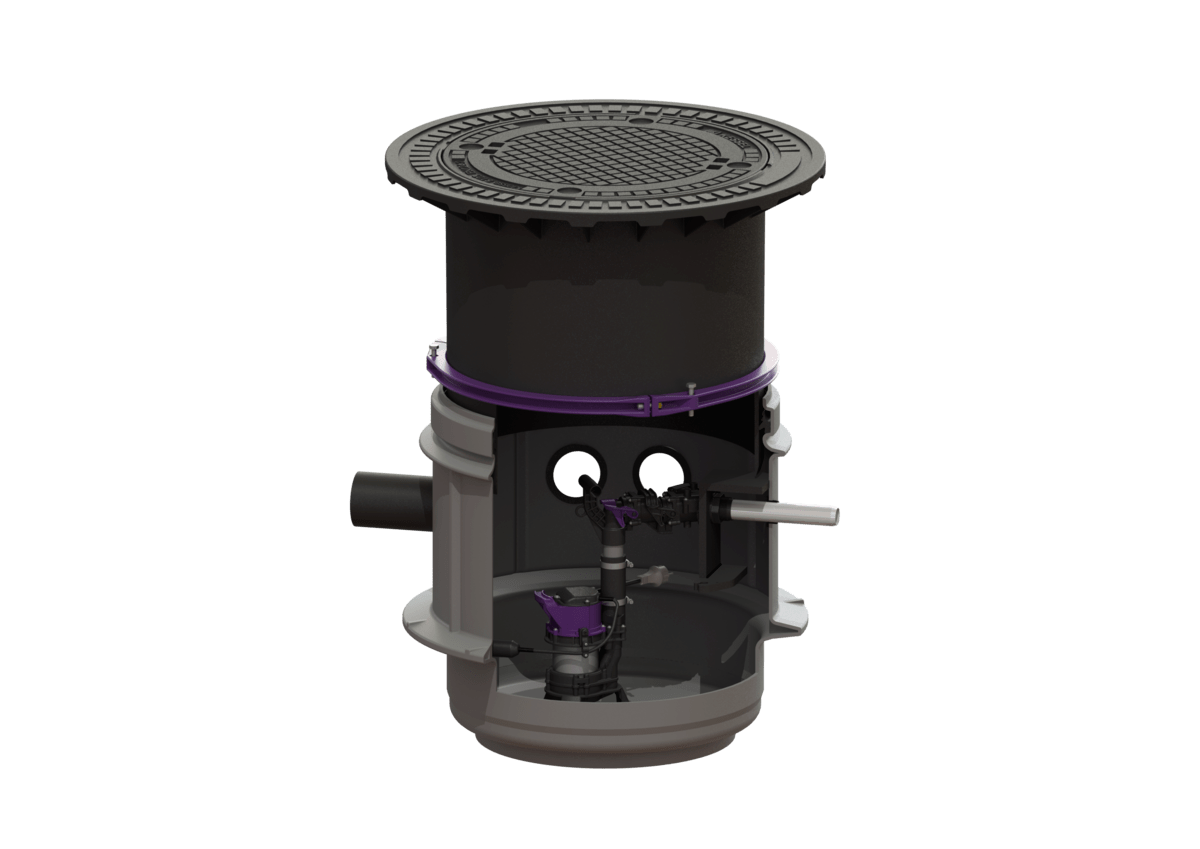

Przepompownia do ścieków bez fekaliów jest wyposażona w pompę zanurzeniową oraz zawór zwrotny. Za zbiornik służy system studzienki LW 600 z trwałego tworzywa sztucznego (PE-LLD) z otwartą komorą pompy z uniwersalnymi możliwościami podłączenia. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów.

Sterowanie następuje do wyboru przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach.
Rodzaj ścieków: Ścieki bez fekaliów
Sposób zabudowy: zabudowa w ziemi

Wykonanie:
Rodzaj urządzenia: Urządzenie jednopompowe
Ustawienie: Ustawienie mokre
Sterowanie pompą: Przełącznik pływakowy
Zawór zwrotny: zintegrowany
Uszczelka przelotowa do przewodu wentylacyjnego (DN): 100 mm
Uszczelka do przeprowadzenia przewodu rurowego (DN): 100 mm

Stan w momencie dostawy: Zestaw modułowy do montażu w miejscu instalacji

Cechy ogólne:
Kolor: szary
Norma: EN 12050-2

Wymiary:
Długość: 806 mm
Szerokość: 806 mm

Zbiornik:
Liczba dopływów: 1 ST
Wielkość nominalna dopływu (DN): 100
Wielkość nominalna dopływu (DA): 110 mm
Odstęp między dnem rury dopływowej a dnem zbiornika: 400 mm
Odstęp między środkiem rury odpływowej a dnem zbiornika: 482 mm
Odstęp między środkiem rury dopływowej a dnem zbiornika: 455 mm
Przyłącze przejścia kablowego (DN): 100 mm
Przewód tłoczny: poziomy
Przewód tłoczny (DN): 32 mm
Przewód tłoczny (DA): 40 mm
Głębokość zabudowy: 800 - 1 250 mm
Przyłącze odpowietrzające (DN): 100 mm
Odporność na wodę gruntową od dolnej krawędzi dna: 2 000 mm
Szerokość w świetle zbiornika urządzenia (LW): 600 mm
Szerokość w świetle włazu (LW): 600 mm
System studzienek: LW 600

Możliwość regulacji wysokości: Nasada teleskopowa

Cechy pokrywy:
Rodzaj pokrywy: Pokrywa okrągła
Materiał pokrywy: Żeliwo szare
Kolor pokrywy: czarny
Klasa obciążenia: B 125 (EN 124)
Długość: 648 mm
Szerokość: 648 mm
Wysokość: 103 mm
Blokada: niezaryglowany

Przenośnik:
Pompa: GTF 600
Liczba pomp: 1
maks. wydajność tłoczenia: 12 m3/h
maks. wysokość podnoszenia: 8 m
Napięcie robocze: 230 V
Częstotliwość znamionowa: 50 Hz
Tryb roboczy: S1
Pobór mocy P1: 0,6 kW
Pobór mocy P2: 0,36 kW
Prędkość obrotowa: 2 800 U/min
wymagane zabezpieczenie (zabezpieczenie linii): C 16 A
maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C
Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa
Ciężar: 6 kg
Typ wirnika: Wolny przelot
Długość przewodu sieciowego pompy: 10 m
Prąd znamionowy: 2,7 A
Stopień ochrony pompy: IP 68 (3 m)
Klasa ochrony: I
Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,0 mm2
Nadzór temperatury: zintegrowany
Współczynnik mocy Cos phi: 0,91
Klasa izolacji: F

Sterowanie:
Napięcie robocze: 230 V
Częstotliwość znamionowa: 50 Hz
Rodzaj pomiaru poziomu: mechaniczny
Instrument do rozpoznania poziomu: Przełącznik pływakowy
