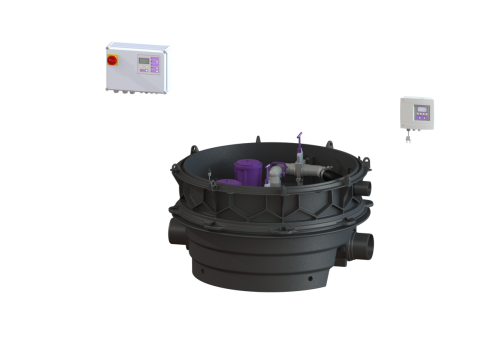

T-MODUŁECOLIFT FX DUO SPF4500-S3 TYP 6

Przepompownia hybrydowa do ścieków zawierających fekalia i bez fekaliów jest wyposażona w dwie pompy zatapialne, dwa systemy zamykania za pomocą silnika oraz zawór zwrotny. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada zamkniętą komorę pompy. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów.

W normalnym stanie przekrój rury jest otwarty i woda odprowadzana jest przez naturalny spadek do kanału. Przepływ zwrotny zostaje rozpoznany przez sondę optyczną, systemy zamykania zostają automatycznie zamknięte i swobodny przepływ do kanału nie jest już możliwy. Odprowadzanie w trakcie fazy przepływu zwrotnego odbywa się przez przewód tłoczny, który transportuje ścieki do kanału.
Przewód tłoczny należy wykonać w formie spawanej rury PE, która w przypadku pompy SPF 4500, będzie dodatkowo doprowadzona do studzienki wyrównującej ciśnienie.

Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach. Dodatkowe urządzenie sterujące gwarantuje dodatkowe bezpieczeństwo.

Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne nasady lub warianty studzienki technicznej dostępnych jako osprzęt.
Rodzaj ścieków: Ścieki zawierające fekalia i bez fekaliów
Sposób zabudowy: ustawienie swobodne, zabudowa w ziemi, zabudowa w płycie podłogowej

Wykonanie:
Rodzaj urządzenia: Urządzenie dwupompowe
Zasuwa odcinająca: Zasuwa odcinająca z tworzywa sztucznego
Sterowanie pompą: Urządzenie sterownicze
Zawór zwrotny: zintegrowany
Wskazówka dotycząca głębokości zabudowy: Wariant z pogłębioną zabudową, W połączeniu z modułem studzienki
Uszczelka przelotowa do przewodu wentylacyjnego (DN): 70 mm
Uszczelka do przeprowadzenia przewodu rurowego (DN): 100 mm

Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia)
Ochrona przeciwzalewowa: Typ 6
Liczba klap zwrotnych z napędem silnikowym: 2

Cechy ogólne:
Kolor: czarny

Aprobata: Z-53.2-493

Wymiary:
Długość: 1 245 mm
Szerokość: 1 200 mm
Wysokość: 657 mm

Zbiornik:
Liczba dopływów: 1 ST
Wielkość nominalna dopływu (DN): 150
Liczba odpływów: 1 ST
Wielkość nominalna odpływu (DN): 150
Odstęp między dnem rury dopływowej a dnem zbiornika: 135 mm
Odstęp między dnem rury odpływowej a dnem zbiornika: 120 mm
Pojemność zbiornika: 65 l
Pojemność użytkowa: 20 l
Przewód tłoczny: poziomy
Przewód tłoczny (DN): 80 mm
Przewód tłoczny (DA): 90 mm
Przyłącze odpowietrzające (DN): 70 mm
Koryto: Kineta przelotowa
Odporność na wodę gruntową od dolnej krawędzi dna: 3 000 mm
Szerokość w świetle zbiornika urządzenia (LW): 1 000 mm
Ciśnienie nominalne (PN): 10

Wolny przelot: 40 mm

Przenośnik:
Pompa: SPF 4500
Liczba pomp: 2
maks. wydajność tłoczenia: 45 m3/h
maks. wysokość podnoszenia: 21 m
Tryb roboczy: S3 - 50%
Pobór mocy P1: 4,2 kW
Pobór mocy P2: 3,5 kW
Prędkość obrotowa: 2 850 U/min
wymagane zabezpieczenie (zabezpieczenie linii): 3 x C 25 A
maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C
Typ przyłącza: Przyłącze bezpośrednie
Ciężar: 26 kg
Typ wirnika: Wolny przelot
Długość przewodu sieciowego pompy: 10 m
Prąd znamionowy: 7,5 A
Stopień ochrony pompy: IP 68 (3 m / 48 h)
Klasa ochrony: I
Typ przewodu przyłączeniowego pompy: H07RN-F 7G 1,5 mm2
Nadzór temperatury: zintegrowany
Współczynnik mocy Cos phi: 0,85
Klasa izolacji: F

Spadek: 15 mm

Sterowanie:
Urządzenie sterownicze: Comfort Plus z redundancją
Napięcie robocze: 400 V
Częstotliwość znamionowa: 50 Hz
System samodiagnozy (SDS): tak
Podtrzymywanie bateryjne : tak
Wyświetlacz wielowierszowy: tak
Funkcja dziennika zdarzeń: tak
Złącze USB: tak
Złącze GSM: tak
Kontakt bezpotencjałowy: tak
Włącznik ochrony silnika: tak
Stopień ochrony urządzenia sterowniczego: IP 54
Długość przewodu sieciowego urządzenia sterującego: 0 m
Rodzaj pomiaru poziomu: pneumatyczny
Instrument do rozpoznania poziomu: Rura zanurzeniowa
Czujnik alarmowy: Sonda optyczna
